漏電繼電器使用說明書
一、產品用途及特點
LLJ-□F（S）系列 漏電繼電器（以下簡稱繼電器）適用于交流電壓至1140V，頻率為50Hz，該繼電器與分勵脫扣器或失壓脫扣器的斷路器、交流接觸器、磁力啟動器等組成漏電保護裝置，作漏電和觸電保護之用，可配備蜂鳴器、信號等各種聲光器件結合組成漏電報警裝置。
體積小，安裝使用方便，動作值固定分檔可調，動作可靠，連續供電穩定，操作簡易。能適應各地用戶，可以用來對線路進行接地故障保護，防止由于接地故障電流引起的設備事故或電氣火災，也可用來對人體觸電解除提供間接接觸保護。
它適用于電源系統中心點直接接地或不接地的高、低壓配電系統。是安全使用的網改最新產品。該繼電器的動作時間分快速型和延時型，配合使用時對干線和支線進行分級選擇保護，完全可替代過去LLJ-□F（S）、LLJ-□H（S）、JD1及JD3系列漏電繼電器。
二、 工作原理

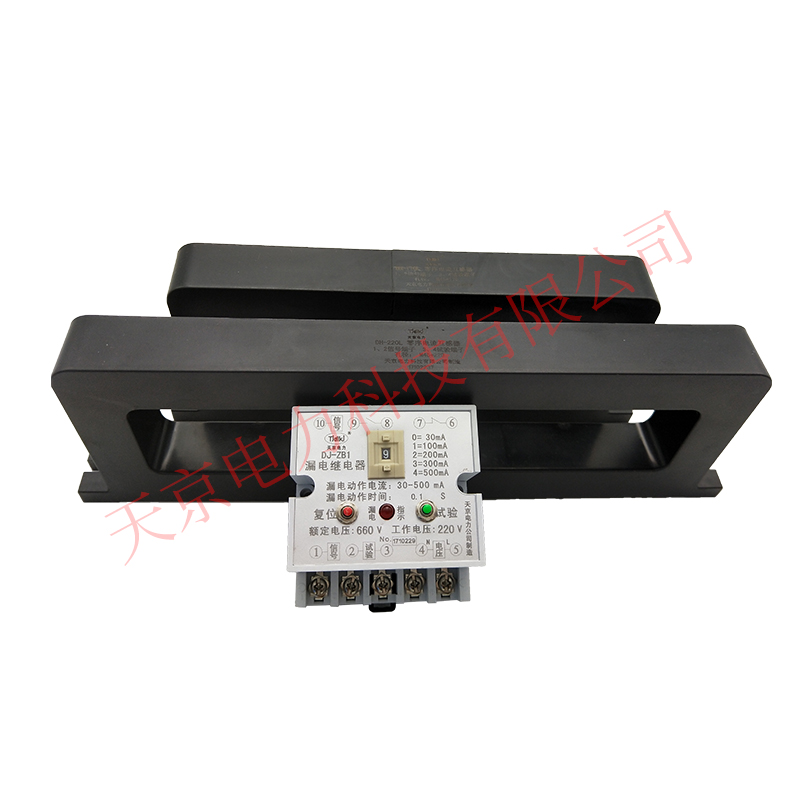

該繼電器是電子式電流動作型漏電繼電器，主要由零序電流互感器、電子線路、試驗回路及出口繼電器組成其工作原理如下：
接線如圖（1），穿入主線路的零序互感器，在主線路沒有漏電的情況下，矢量和等于零或極微，當主線路上有漏電或人觸電時，零序互感器就感應到一個不平衡的電流矢量和信號，零序電流互感器的電路發生對地漏電時iA+iB+iC≠0。送入主機進行放大后，檢測漏電流是否超過整定值，并把結果送入執行機構來執行。此時零序電流互感器會產生一個感應信號，此信號經電子線路處理，當漏電電流達到動作值時，使可控硅導通觸使繼電器動作，利用繼電器常開、閉點控制主線路斷路器或接觸器斷開，切除故障線路達到保護的目的。試驗回路由電阻與按鈕等元件組成，按下試驗按鈕，有一電流流過互感器，相當于主線路有漏電電流，指示燈亮，出口繼電器就應能動作。按下復歸按鈕，燈滅，出口繼電器返回。
