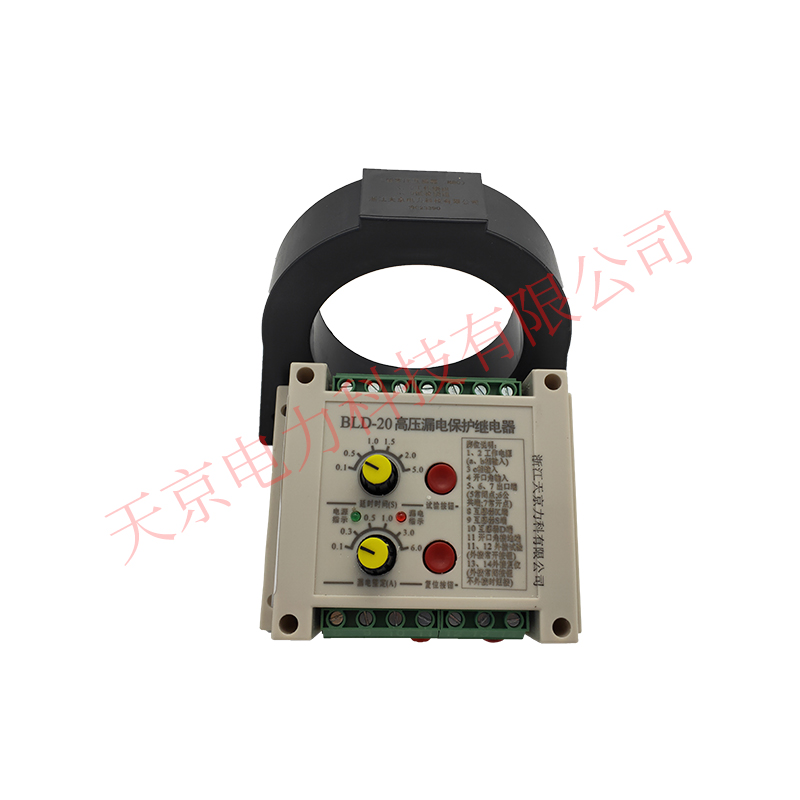

BLD-20高壓漏電保護裝置
一、概述
1、用途
BLD-20型高壓漏電保護繼電器（以下簡稱繼電器）具有功率方向型漏電保護功能。可與真空少油及SF6礦用一般型配電開關（裝
置）或真空斷路器相配合，用于3-10KV級中型點不接地系統中，對供電系統的漏電（或接地）實現有選擇性保護。
2、特點
采用功率方向型原理，工作可靠。內部電路組件選用方便，靈敏度高，選擇性強，性能穩定等優點。選用小型密封繼電器作故
障記憶元件，帶電源指示和故障后有燈光顯示，使判斷故障迅速準確。采用最新導軌安裝，或固定安裝。試驗和復位按鈕可外接，
可不接，使用非常方便。
二、使用條件
1、海拔高度不超過3000米。
2、周圍環境溫度不高于+40℃，不低于-20℃。
3、周圍空氣相對溫度不大于95%。（環境溫度為+25℃時）。
4、不加隔爆外殼時，不能用于有爆炸危險的環境中。
5、沒有破壞金屬和腐蝕絕緣的氣體環境中。
6、無滴水及水侵的地方。
三、主要技術數據
1、漏電保護靈敏度繼電器：一次零序電流為0. 1A。
二次零序電壓為3V±0.4。
2、一次零序電流分檔：0.1、0.3、0.5、1.0、3.0、6.0（A）誤差不大于±10%。
3、保護動作時間：0.1、0.5、1.0、1.5、2.0、5.0（ S）誤差不大于±10%。
4、額定電源電壓：100V、50Hz，本裝置在100V±20%范圍內能正常工作。
5、輸出觸點壽命：115VAC×1A（阻性負載）100000次。
28VDC×2A（阻性負載）100000次。
漏電保護由零序電流回路、零序電壓回路，相位比較，時間分檔及繼電器鎖定單元組成，當線路發生漏電或接地時，零序電壓
同時存在，分別通過電流回路和電壓回路進行相位比較，再按不同時間分檔，使繼電器動作，指示燈有燈光顯示。
五、結構外型
1、本保護裝置使用ABS塑料外殼，其外型及安裝尺寸見附圖1。
2、外型尺寸：90×116×50mm。
3、凈重：≤0.5Kg。
六、安裝使用前的檢查
1、外觀檢查檢查繼電器型號及附件是否成套，外型應無明顯損傷和變形。指示燈應齊全，緊固。
2、電氣性能檢查按BLD-20型對外接線圖2接線。用試驗按鈕進行檢測，本單元?jiǎng)幼鲬?yīng)正常，指示燈應有燈光顯示。抽查各主要技
術數據，均應符合要求。
七、安裝使用及維護
1、各單元均應整定在所需的位置上。
2、安裝完畢后，須通電用配電裝置上的試驗按鈕進行試驗，動作應正常。
3、零序電流互感器的安裝使用：零序電流互感器是漏電保護的關鍵元?dú)饧俗用娉蚰妇€的電源側，K接保護裝置8腳，S
接保護裝置9腳，D接在保護裝置10腳，不可反接。
4、嚴禁使用兆歐表檢測本裝置內的電路。
5、維修焊接元件時應使用45W以下的電烙鐵，以防燒壞元件。
6、欲替換本裝置上的半導體元件，必須經測試篩選后方能使用。
7、為使保護裝置經常處于正常工作狀態，應定時進行試驗、檢查。
八、包裝、運輸及保管
1、按包裝技術條件的規定進行包裝。
2、在儲運過程中，不得受強烈振動、顛簸、摔撞和雨雪的侵入。
3、應地干燥、通風、溫度不高于+40℃的室內保存。
4、應在用戶遵守保管和使用規則的條件下，保護裝置在安裝使用一年內（但
不超過制造廠發給用戶日期1年半內），產品因制造質量不良而發生損壞或不
能正常工作時，制造廠應無償?shù)貫橛脩舾鼡Q或修理。
