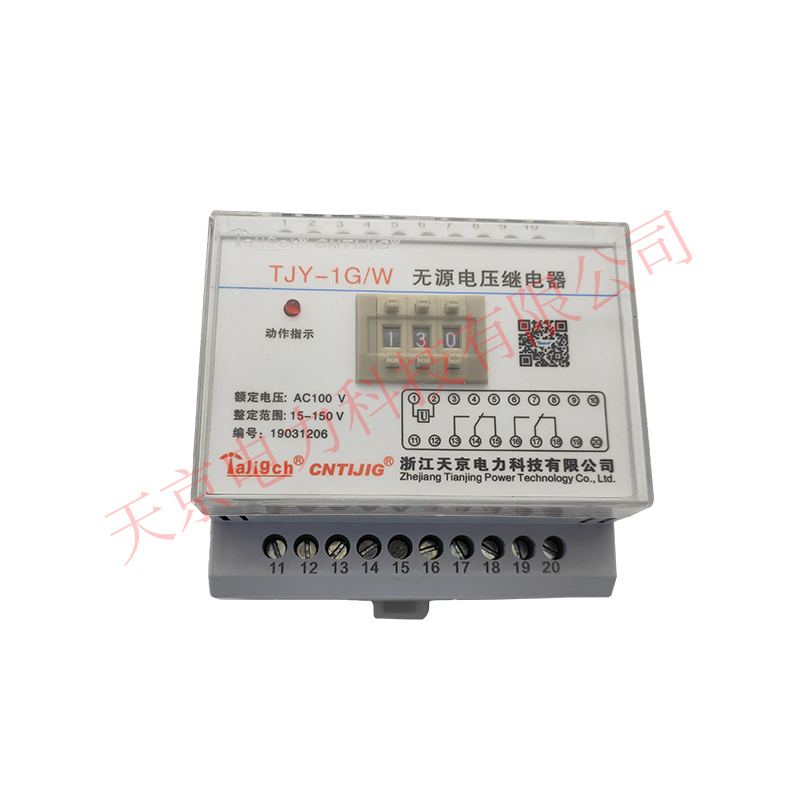

TJY 電壓繼電器使用說明書
1. 概述
TJY 系列電壓繼電器該產品適用于繼電器保護線路中，作為過電壓保護或低電壓閉
鎖的動作元件. (以下簡稱產品)采用集成電路原理構成，它克服了原來電磁型電壓繼電器觸
點易抖動、工作噪音較大、動作值、返回系數難調整及運輸后動作值易變等缺點；產品的體
積小、功耗低、可靠性高、抗干擾能力強，具有良好的抗震性，并可節約大量原材料，減少
工作量，大大降低了勞動強度，該產品的推廣使用具有重大的經濟效益和社會效益。
2. 型號及含義
3.技術要求
a.額定輔助電源：DC50～300V 或 AC：30～265V
b.額定輸入電壓 Ue：99.9V；400V
c.額定頻率：50HZ
d.電壓整定范圍：(0.1-1.0)Ue
e.電壓精度：±5%
f.工作環境：-10℃～+40℃,5%~95%無凝露；
g.重量：不大于 1.2kg
f. 返回系數：過量動作：0.9
i.欠量動作：1.1
j.接點容量：載流容量 5A
k.斷弧容量 30W（DC）；62.5VA （AC）
l.儲存環境：-25℃～+70℃,5%~95%無
n. 具有動作指示信號
m.過電壓或欠電壓動作
o.采用數字式撥輪開關來整定定值
3. 無源電壓接線圖
TJY-WG20A-Q TJY-WG02A-Q
TJY-WG12A-Q TJY-WG21A-Q
TJY-WG22A-Q TJY-WG12A-Q
TJY-WG11A-Q 有源型 TJY-Q22A-Q
有源電壓接線圖
TJY-Q11A-Q TJY-Q20A-Q
TJY-Q21A-Q TJY-Q12A-Q
4. 工作條件
產品在下列條件下能可靠工作
a. 環境溫度：-10～+50℃；24h 日平均溫度不高于 35℃
b. 大氣壓力：80～110kPa
c. 最濕月的月平均最大相對濕度為 90%，同時該月的月平均最低溫度為 25℃，最高溫度
為 40℃，平均最大相對濕度不超過 50%
d. 使用地點具有防御風、雪、雨、沙的設施，無腐蝕性氣體和爆炸性氣體存在；
e. 使用地點出現的振動響應量和沖擊響應量不超過 ZBK45020《電力系統保護,自動繼電
器及裝置通用技術條件》第 5.10.4 條、第 5.10.5 條規定的Ⅰ級嚴酷等級。
