RHR 系列失壓繼電器, 用于繼電保護線路中, 作為低電壓閉鎖的動作元件。設定值和滯后返回可以通過電位器無級調節。電壓一經饋入，綠色工作指示燈亮，將輸入電壓和社定值進行比較，如果輸入電壓任意一相低于了設定值，紅色指示燈亮，指示欠電壓，繼電器等待設定的延時后斷開。當電壓上升到滯后值以上時，紅色指示燈熄滅，繼電器吸合。
1. 海拔高度不超過 2500密。
2. 工作環境溫度：―10℃～55℃。
貯存和運輸環境溫度：―25℃～℃。
3. 當周圍環境溫度為20±5℃時,相對濕度不高于90%。
3. 01 10≤1s。消耗功率：≤5W。
4.電氣壽命：在表 2 所載額定負載下能可靠動作 10 次以上。延時設定時間： .～ s±2s；最小重復動作間隔時間：采用傳統的插入式結構 , 所有組件均裝在印刷線路板上, 然后用 PCB 端子與產品外殼固定, 組成繼電器的本體部分。

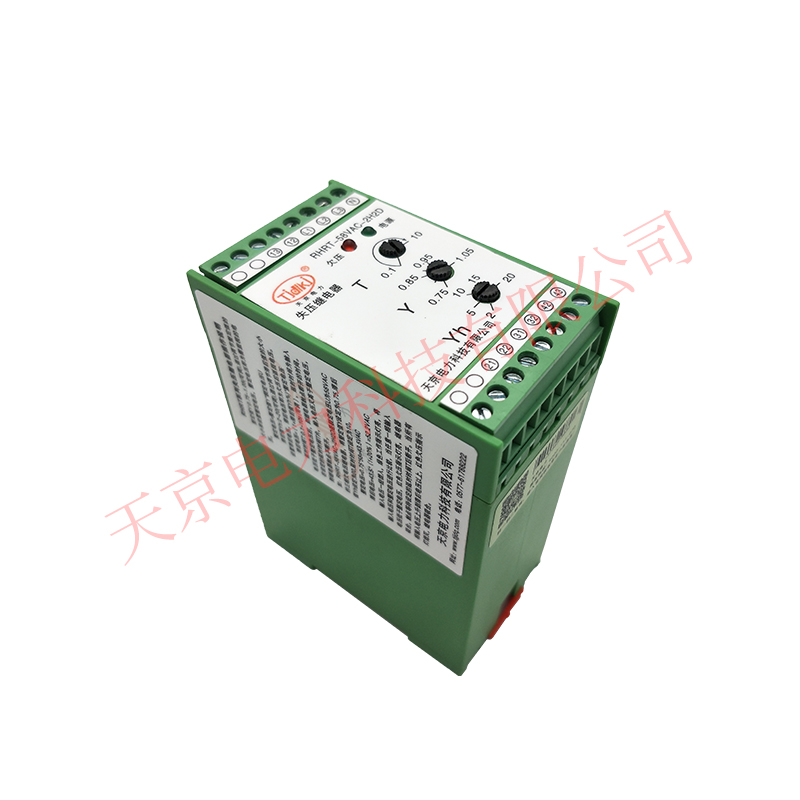

2. 外殼頂部有銘牌和調節旋鈕，可直接設定監視電壓和延時時間，無需調試。
3. 外殼側面有產品接線圖及產品型號、訂貨號，請按照接線圖正確連接。
4. 安裝方式為導軌式安裝，可安裝在RTR35和RTR32導軌上面
按繼電器的額定電壓分類：AC 58、100、110、 220V；
按繼電器觸點數分類：二組常開（2H） 、二組常開二組常閉（2H2D）、四組常開（4H）。
工作電壓范圍： (70%～130%)U整定電壓Y(相對于U) 范圍：（75%～105%）U額定電壓U：AC 58、100、110、220V滯后電壓Yh（相對與Y）范圍：（1.02%～1.2%） Y
2. 電源電壓波動誤差：當電源電壓在額定電壓的 90%～110%范圍內變化時，誤差為±0.5℃繼電器刻度誤差：≤6%。溫度誤差：≤0.03 %/℃
1.使用本產品前請認真閱讀產品使用說明書，嚴格按照產品接線說明正確連接，并注意安全，拆線時應先切斷電源。
2.繼電器輸入電壓應符合產品額定電壓范圍。
訂貨時請注明產品型號、規格、數量，如：RHRS-100VAC-4H 10 臺（表示電源電壓為 AC100V 的四組常開，導軌式安裝，單相欠電壓監視繼電器產品 10 臺。
